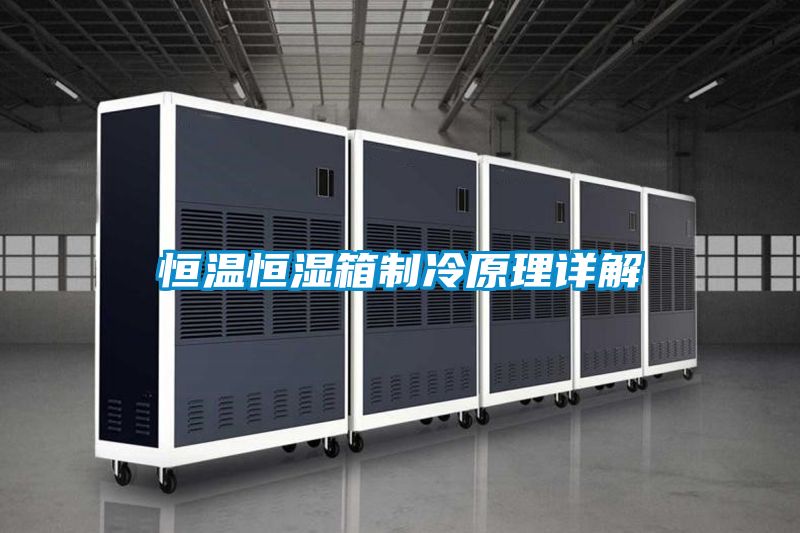

恒溫恒濕箱制冷原理詳解

恒溫恒濕箱制冷原理詳解

　　控制系統是恒溫恒濕箱的核心，它決定了試驗箱的升溫速率，精度等重要指標?，F(xiàn)在試驗箱的控制器大都采用PID控制，也有少部分采用PID與模糊控制相組合的控制方式。恒溫振蕩器由于控制系統基本上屬于軟件的范疇，而且此部分在使用過程中，一般不會出現問題。

　　在恒溫恒濕箱制冷原理圖一文中，我們介紹了恒溫恒濕箱制冷系統幾大重要部件的工作路徑。那么，這幾大部件的工作原理是怎么樣的呢？制冷劑經壓縮機絕熱壓縮到較高的壓動，消耗了功使排氣溫度升高，之后制冷劑經冷疑器等溫地和四周介質進行熱交換將溫度傳給四周介質。后制冷劑經截流閥絕熱膨脹做功，這時制冷劑溫度降低。制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻。

　　為了保證試驗箱對降溫速率和Min溫度的要求,我司恒溫恒濕箱的制冷系統采用進口壓縮機，可進行復疊式制冷，該制冷系統具有匹配合理、可靠性高、使用維護方便等優點。制冷系統是恒溫恒濕箱的關鍵部分之一。一般來說，恒溫恒濕箱的制冷方式都是機械制冷以及輔助液氮制冷，機械制冷采用蒸汽壓縮式制冷，它們主要由壓縮機，冷凝器，節流機構和蒸發器組成，如果我們試驗的溫度低溫要達到-55℃，單級制冷難以滿足滿足要求，因此試驗箱的制冷方式就要采用復疊式制冷。

　　恒溫恒濕箱的制冷系統由兩部分組成，分別稱為高溫部分和低溫部分，每一部分是一個相對獨立的制冷系統。高溫部分中制冷劑的蒸發吸收來自低溫部分的制冷劑的熱量而氣化;低溫部分制冷劑的蒸發則從被冷卻的對象(試驗箱內的空氣)吸熱以獲取冷量。高溫部分和低溫部分之間是用一個蒸發冷凝器起來，它既是高溫部分的冷凝器，也是低溫部分的冷凝器。試驗箱的高溫部分制冷劑采用中溫制冷劑，低溫部分制冷劑是采用低溫制冷劑，箱內溫度能達到-70℃-150℃。熱系統功率都比較大，而且在試驗箱的底板也設有加熱器。

　　恒溫恒濕箱制冷系統的設計應用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節,使制冷系統的運行費用下降到較為經濟的狀態。
