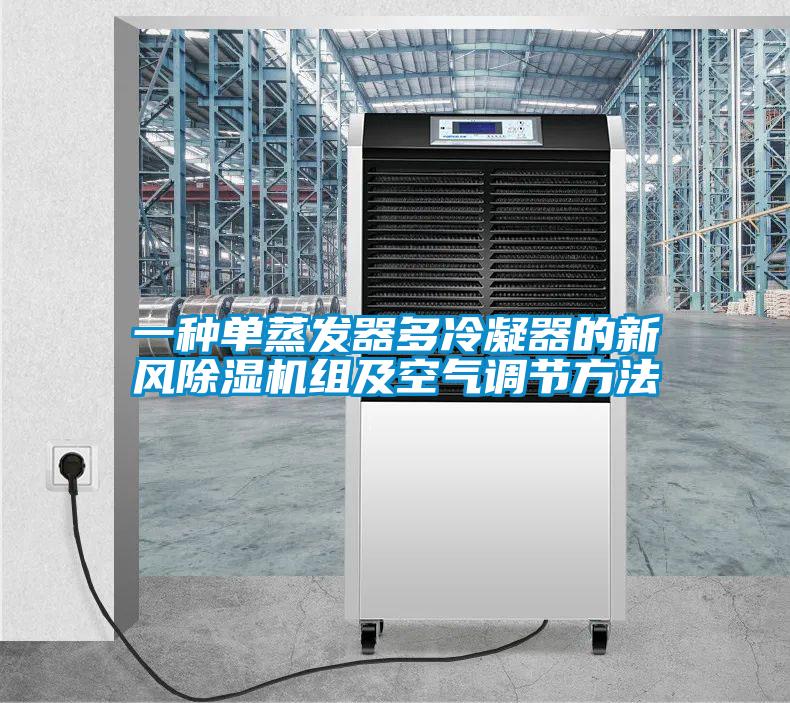

一種單蒸發器多冷凝器的新風除濕機組及空氣調節方法

一種單蒸發器多冷凝器的新風除濕機組及空氣調節方法

　　一種單蒸發器多冷凝器的新風除濕機組及空氣調節方法【技術領域】[0001]本發明涉及空氣調節和能源利用技術領域，尤指一種單蒸發器多冷凝器的新風除濕機組及空氣調節方法?！颈尘凹夹g(shù)】[0002]在現有技術中，通常空調機組的冷凝熱可達制冷量的1.15?1.3倍，大量的冷凝熱會直接排入大氣，并且僅依靠室外高溫空氣來對其進行冷凝，不僅冷凝效果不好，而且這些熱量的散發又使得周圍環境溫度升高，造成嚴重的環境熱污染，同時這部分熱量又會白白散失掉，造成較大的能源浪費。若將空調機組放出的冷凝熱予以回收利用，并利用室內排風溫度在夏季較低，冬季較高的特點，將其作為機組的主要冷熱源，不但可以減少冷凝熱對環境造成的污染，而且還是一種變廢為寶的節能措施。[0003]傳統新風除濕機對冷凝熱的利用主要是對冷卻除濕之后的新風進行再熱，這在一定程度上對冷凝熱有了一定的回收利用，但仍有大部分的冷凝熱排到室外空氣中，依靠室外風冷冷凝器帶走這部分熱量，此外，在制熱時，由于室外溫度很低，往往不能滿足制熱的需求，經常出現結霜的情況。為此，有些學者將室外風冷冷凝器置于室內排風側，在冬季時，利用室內較高溫度的排風作為機組的熱源，解決了冬季供熱不足的弊端，但又帶來一個新的問題，即在夏季時，制冷量又難以滿足要求，僅靠室內排風作為冷源又是遠遠不夠的。[0004]為此，亟需一種新型除濕機的出現，以解決上述存在的顧此失彼的問題?！景l(fā)明內容】[0005]本發明的目的是提供一種單蒸發器多冷凝器的新風除濕機組及空氣調節方法，能夠?qū)崿F(xiàn)夏季降低冷凝溫度，冬季提高蒸發溫度的目的，不但可以提高機組的制冷量或制熱量，還可以降低機組的能耗，避免了冬季結霜的風險。[0006]本發明提供的技術方案如下:[0007]—種單蒸發器多冷凝器的新風除濕機組，其特征在于，包括:[0008]室外風的送風通道、室內風的排風通道；[0009]在所述送風通道處，沿風向的流動方向依次設有:兼具冷凝和蒸發功能的第一換熱器、再熱冷凝器、送風機；[0010]在所述排風通道處，沿風向的流動方向依次設有:兼具冷凝和蒸發功能的第二換熱器、排風機；[0011]所述第二換熱器進一步連接一輔助冷凝器，所述輔助冷凝器設置于所述新風除濕機組的室外機內；[0012]在制冷工況下，所述第一換熱器作蒸發器使用，所述第二換熱器作冷凝器使用，所述再熱冷凝器和所述輔助冷凝器均開啟；在所述送風通道中，室外風流經作為蒸發器使用的所述第一換熱器后被冷卻除濕，后流經所述再熱冷凝器被加熱后送入室內；在所述排風通道中，室內風流經作為冷凝器使用的所述第二換熱器后升溫并排出室內；其中，所述輔助冷凝器對所述第二換熱器進行輔助冷凝；[0013]在制熱工況下，所述第一換熱器作冷凝器使用，所述第二換熱器作蒸發器使用，所述再熱冷凝器和所述輔助冷凝器均關閉；在所述送風通道中，室外風流經作為冷凝器使用的所述第一換熱器后升溫并被送入室內；在所述排風通道中，室內風流經作為蒸發器使用的所述第二換熱器后降溫并排出室內。[0014]優選地，所述送風通道處進一步設置一濕膜加濕模塊，其在制冷工況下關閉，在制熱工況下開啟；[0015]在制熱工況下，室外風流經所述第一換熱器后，再流經所述濕膜加濕模塊被加濕后送入室內。[0016]優選地，所述再熱冷凝器連接一用于控制其通路打開和關閉的電磁閥；[0017]在制冷工況下，所述電磁閥開啟，所述再熱冷凝器的通路打開；[0018]在制熱工況下，所述電磁閥關閉，所述再熱冷凝器的通路關閉。[0019]優選地，所述再熱冷凝器的輸入端連接一單向閥，用于控制制冷劑從所述再熱冷凝器的輸入端流向輸出端。[0020]優選地，所述第一換熱器和所述再熱冷凝器之間設置有第一電子膨脹閥、第三電子膨脹閥；[0021]所述第一換熱器和所述輔助冷凝器之間設置有第二電子膨脹閥、第三電子膨脹閥；[0022]在制冷工況下，所述第一電子膨脹閥開啟并通過其開啟的大小程度控制所述再熱冷凝器的再熱量大小，所述第二電子膨脹閥全開，所述第三電子膨脹閥開啟并通過其開啟的大小程度控制整個新風除濕機組的過熱度；[0023]在制熱工況下，所述第一電子膨脹閥關閉，所述第二電子膨脹閥開啟并通過其開啟的大小程度控制整個新風除濕機組的過熱度，所述第三電子膨脹閥全開。[0024]本發明還提供了一種空氣調節方法，應用上述所述的單蒸發器多冷凝器的新風除濕機組，所述空氣調節方法包括:[0025]在制冷工況下，室外風經作為蒸發器使用的所述第一換熱器后被冷卻除濕，后經所述再熱冷凝器被加熱后送入室內；室內風被作為冷凝器使用的所述第二換熱器后升溫并排出室內，其中，所述輔助冷凝器對所述第二換熱器進行輔助冷凝；[0026]在制熱工況下，室外風經作為冷凝器使用的所述第一換熱器后升溫并被送入室內；室內風經作為蒸發器使用的所述第二換熱器后降溫并排出室內。[0027]優選地，在制熱工況下，室外風經所述第一換熱器升溫，再進一步進行加濕處理后被送入室內。[0028]通過本發明提供的單蒸發器多冷凝器的新風除濕機組及空氣調節方法，能夠帶來以下至少一種有益效果:[0029]1、本發明在夏季制冷模式使用過程中，室外新風在送風通道內，經過濾后通過作為蒸發器使用的第一換熱器冷卻除濕，達到所需要的含濕量值，然后通過再熱冷凝器被加熱至送風溫度;室內排風在排風通道內，經初級過濾后通過作為冷凝器使用的第二換熱器(此處第二換熱器作為主冷凝器使用)并帶走冷凝熱，空氣溫度升高，排出室內，其中，高溫制冷劑吸收室內排出的低溫空氣的能量，得以冷凝，由于室內排風溫度較室外溫度低，故降低了制冷系統的冷凝壓力，從而降低了機組的耗電功率。[0030]本發明在冬季制熱模式使用過程中，室外機風機關閉，第一換熱器和第二換熱器的作用互換，此模式下，第一換熱器作為冷凝器使用，第二換熱器作為蒸發器使用。室外新風在送風管道內，經過濾后通過作為冷凝器使用的第一換熱器，吸收冷凝熱后，溫度升高，送入室內；室內排風在排風通道內經過濾后通過作為蒸發器使用的第二換熱器，溫度降低，排出室內，而低溫制冷劑吸收室內排風空氣的熱量，得以蒸發，由于室內排風溫度較室外溫度高，故提高了制熱系統的蒸發壓力，提高了機組的制熱量，降低了機組的耗電功率并避免了機組結霜的風險。[0031]2、本發明在制冷時利用室內較低溫度的排風對高溫制冷劑進行冷凝，降低了機組的冷凝溫度，此時僅是利用了室內排風的顯熱部分能量;且在制冷時，室內的第二換熱器(作為主冷凝器)和室外的輔助冷凝器組合使用，共同對高溫制冷劑進行冷凝;而制熱時，室內較高溫度的排風作為熱源，提高了機組的蒸發溫度，作為蒸發器使用的第二換熱器吸收室內排風的熱量得以蒸發，由于室內排風的露點溫度較高，而蒸發溫度相對排風的露點溫度較低，故在第二換熱器表面有冷凝水析出，此時回收的不僅僅是室內排風的顯熱部分能量，同時也回收了室內排風的潛熱部分能量。從而，可充分利用室內排風的能量，節約能源。[0032]3、本發明在制熱工況下，室外風經第一換熱器升溫后再經過濕膜加濕模塊，使空氣濕度提升后，進一步滿足室內的濕度要求。[0033]4、本發明再熱冷凝器的再熱量大小由第一電子膨脹閥的開度來控制，使用起來靈活便捷?！靖綀D說明】[0034]下面將以明確易懂的方式，結合【附圖說明】優選實施方式，對一種單蒸發器多冷凝器的新風除濕機組及空氣調節方法的上述特性、技術特征、優點及其實現方式予以進一步說明。[0035]圖1是本發明單蒸發器多冷凝器的新風除濕機組的一種實施例的示意圖。[0036]附圖標號說明:[0037]A、送風通道;B、排風通道;C、室外機；1、第一換熱器;2、再熱冷凝器;3、濕膜加濕模塊;4、壓縮機;5、四通換向閥；6、輔助冷凝器;7、第二換熱器;8、單向閥；9、電磁閥；10、第一電子膨脹閥；11、第二電子膨脹閥；12、第三電子膨脹閥；13、送風機;14、排風機?！揪唧w實施方式】[0038]為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對照【附圖說明】本發明的【具體實施方式】。顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖，并獲得其他的實施方式。[0039]為使圖面簡潔，各圖中只示意性地表示出了與本發明相關的部分，它們并不代表其作為產品的實際結構。另外，以使圖面簡潔便于理解，在有些圖中具有相同結構或功能的部件，僅示意性地繪示了其中的一個，或僅標出了其中的一個。在本文中，“一個”不僅表示“僅此一個”，也可以表示“多于一個”的情形。[0040]在本發明單蒸發器多冷凝器的新風除濕機組的實施例一中，參照?qǐng)D1，新
